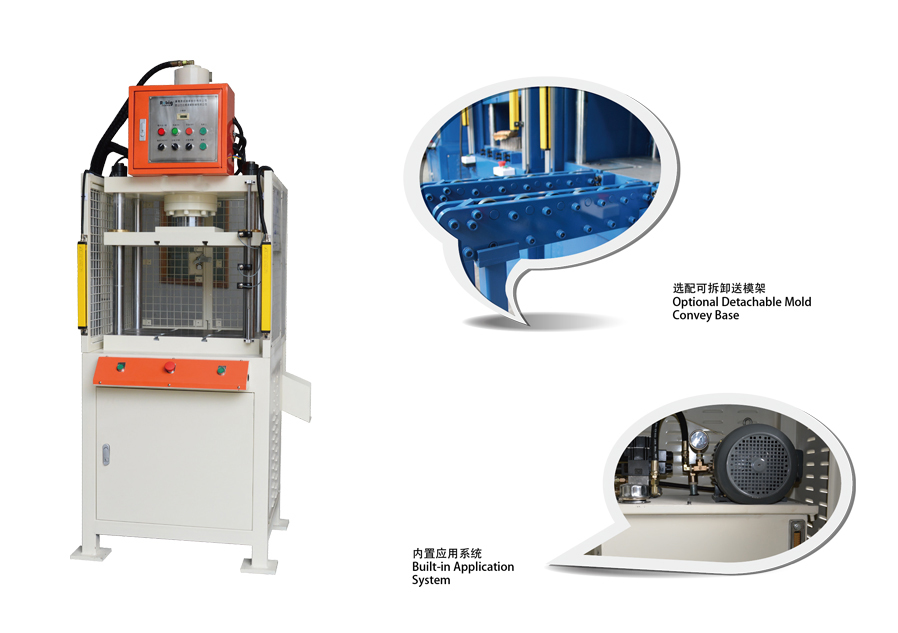

產品概述:
說明:? 采用四柱三板結構,活動板與工作臺面平行精密度高,四柱采用精密自潤銅套作為導向,垂直精密度高,? 10T以上出力的采用自主研發的快速子母油缸,可達到快速下行,慢速加壓,快速上升的效果。提供生產效率,保護模具及產品之雙重效果。? 利用特殊的油路回路,馬達功率小可達到理想的壓力,有節能環保之效果。? 采用油路閉環技術,上模板不會自動下滑,提高安全系數。? 合理的空間設計,體積小,占地面積少。壓力和上下…

說明:
? 采用四柱三板結構,活動板與工作臺面平行精密度高,四柱采用精密自潤銅套作為導向,垂直精密度高,
? 10T以上出力的采用自主研發的快速子母油缸,可達到快速下行,慢速加壓,快速上升的效果。
提供生產效率,保護模具及產品之雙重效果。
? 利用特殊的油路回路,馬達功率小可達到理想的壓力,有節能環保之效果。
? 采用油路閉環技術,上模板不會自動下滑,提高安全系數。
? 合理的空間設計,體積小,占地面積少。壓力和上下行程可控,操作簡單,易保養。
? 人性化設計,配有渣包及廢料集成溜道收集口,具體落料方式可按客戶要求定制,采用全包圍光柵護手,另配有操作工作燈。
? KEXUANPEIZHUANGZHI:CHUIQIJIGOU,DUOZHIDALIAOGANGXITONG、MOJUSHUSONGZHIJIA,ZHOUBIANSHUSONGDAIDENGFEIBIAOYAOQIU。KEJIESHOUFEIBIAODINGZHI。
適用范圍:
BENXILIESHEBEISHIYONGYUGEZHONGLVHEJIN(XINMEIHEJIN)YAZHUJIANQIEBIAN(SHUIKOU、ZHABAO),YEKEYONGYUQITAWUJINJIANZHUANGPEI、LIUHE、CHONGYACHENGXING,JIFEIJINSHUCHANPINDEYAHE、QIEBIAN、ZHUANGPEI、CHONGYADENGXINGYE。
技術參數:
|
|
|
|
|
|
|
|
| DANWEI Nnit:mm |
XINGHAOModel | A | B | C | L | W | W1 | H | I | J |
BG06Q1-10T | 750 | 900 | 600 | 500 | 400 | 250 | 300-400 | 250 | 120 |
BG06Q1-15T | 750 | 900 | 600 | 500 | 400 | 250 | 300-400 | 250 | 160 |
BG06Q1-20/25T | 900 | 900 | 720 | 600 | 500 | 300 | 300-450 | 300 | 160 |
BG06Q1-30T | 950 | 900 | 750 | 600 | 500 | 280 | 400-500 | 300 | 160 |
BG06Q1-40T | 950 | 900 | 750 | 600 | 500 | 280 | 400-500 | 300 | 160 |
BG06Q1-50T | 1050 | 900 | 800 | 700 | 550 | 330 | 400-500 | 350 | 200 |
專案 型號 Model | 理論出力 Theory output (T) | 工作面尺寸 working surface size (mm) | 油缸行程 Cylinder seroke (mm) | 電源 Power source | 馬達功率 Motor power (kw) | 工作 高度 Biggest operational (mm) | 鎖模方式 Mode locked (T型塊) | 油缸快速 下降速度 Cylinder descending speed (mm/s) | 油缸慢速 加壓速度 Pressing speed (mm/s) | 油缸上升 速度 Cylinder ascending velvity (mm/s) |
BG06Q1-10T | 2-10 | 500*400 | 100-200 | 3?380V,50/60HZ | 2.25 | 400 | M10 | 160 | 30 | 100 |
BG06Q1-15T | 3-15 | 500*400 | 100-200 | 3?380V,50/60HZ | 2.25 | 400 | M10 | 140 | 30 | 100 |
BG06Q1-20/25T | 5-20 | 600*500 | 100-250 | 3?380V,50/60HZ | 3.75 | 450 | M12 | 120 | 30 | 100 |
BG06Q1-30T | 10-30 | 600*500 | 200-300 | 3?380V,50/60HZ | 3.75 | 500 | M14 | 180 | 20 | 130 |
BG06Q1-40T | 10-40 | 600*500 | 200-300 | 3?380V,50/60HZ | 3.75 | 500 | M16 | 150 | 15 | 120 |
BG06Q1-50T | 15-50 | 700*550 | 200-300 | 3?380V,50/60HZ | 3.75 | 500 | M16 | 150 | 15 | 120 |
